两相混合式步进电机说明书



57BYGH250系列混合式步进电机



一、  步进电机简介:

两相混合式步进电机









步进电机步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

步进电机重量

机身
长度

适配
步进电机
驱动器
型号

单轴

双轴



A

Ω

mH

N.M

g-cm2

kg

mm

57BYGH2501

57BYGH2501-15

2/4

2/2.8

1.4/0.7

2.2

0.4/0.6

120

0.45

41

2HB024M
驱动器

2HB064M
驱动器

57BYGH2502

57BYGH2502-15

2/4

2/2.8

1.6/0.8

3.2

0.7/0.9

260

0.65

51

57BYGH2503

57BYGH2503-15

2/4

2/2.8

1.8/0.9

4.5

0.9/1.2

300

0.8

56

57BYGH2504

57BYGH2504-15

2/4

2/2.8

2.2/1.1

5.6

1.5/1.8

400

1

76

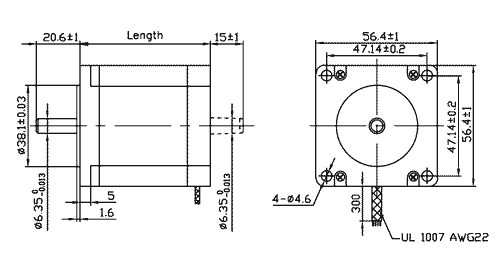

三、  步进电机安装尺寸:

步进电机安装尺寸

    该系列电机轴径有Φ6,35Φ8两种,特殊要求可根据客户要求定作!

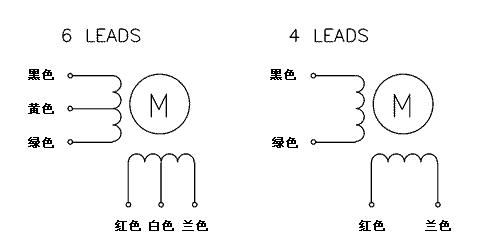

四、  步进电机引出线说明:

步进电机引出线说明

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州明创科技有限公司

联系电话:0571-85226995

网址:http://www.cntron.com














【 步进电机知识介绍 】

同步电路和异步电路的区别



  什么是同步逻辑和异步逻辑,同步电路和异步电路的区别是什么?


  同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。

  步进电机电路设计可分类为同步电路和异步电路设计。

  同步电路利用时钟脉冲使其子系统同步运作,而异步电路不使用时钟脉冲做同步,其子系统是使用特殊的“开始”和“完成”信号使之同步。由于异步电路具有下列优点--无时钟歪斜问题、低电源消耗、平均效能而非最差效能、模块性、可组合和可复用性--因此近年来对异步电路研究增加快速,论文发表数以倍增,而Intel Pentium 4处理器设计,也开始采用异步电路设计。
异步电路主要是组合逻辑电路,用于产生地址译码器、FIFO或RAM的读写控制信号脉冲,其逻辑输出与任何时钟信号都没有关系,译码输出产生的毛刺通常是可以监控的。同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路,其所有操作都是在严格的时钟控制下完成的。这些时序电路共享同一个时钟CLK,而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

  步进电机异步电路重要是组合逻辑电路,用于产生天址译码器、FIFO或RAM的读写节制信号脉冲,但它同时也用在时序电路中,彼时它出有统一的时钟,状态变化的时辰是不稳定的,通常输入信号只在电路处于波动状态时才发作变化。也就是说一个时辰容许一个输入产生变化,以防止输入信号之间形成的竞让冒险。电路的稳定需求有可靠的建立时间和持时间,待上面引见。

  步进电机同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路形成的电路,其一切操作都是在严厉的时钟掌握下完成的。这些时序电路同享统一个时钟CLK,而一切的状态变化都是在时钟的上升沿(或降落沿)完成的。比如D触发器,当上升延到来时,寄存器把D端的电平传到Q输出端。

  杭州明创科技有限公司致力于步进电机的开发和应用,欢迎与我们联系、交流。
