两相混合式步进电机说明书



86BYGH250系列混合式步进电机



一、  步进电机简介:



两相混合式步进电机











步进电机步距角:0.9/1.8°

温升:80℃(额定电流)

环境温度:-20°C~+55°C

步进电机绝缘电阻: 100M Ω Min. ,500VDC

步进电机绝缘强度:500VAC for one minute

步进电机绝缘等级:B

二、  步进电机技术参数:

步进电机型号

步进电机相数

相电流

相电阻

相电感

保持
转矩

转动
惯量

步进电机重量

机身
长度

适配
步进电机
驱动器
型号

单轴

双轴



A

Ω

mH

N.M

g-cm2

kg

mm

86BYGH2501

86BYGH2501-10

2/4

2.8

1.4

3.9

3.3

1000

1.5

65

2HB024M
驱动器

2HB064M
驱动器

86BYGH2502

86BYGH2502-10

2/4

4.2

0.8

3.4

4.5

1400

2.2

80

86BYGH2503

86BYGH2503-10

2/4

4.2

1.2

6.0

8

2700

3.6

118

86BYGH2504

86BYGH2504-10

2/4

4.2

1.25

8.0

12

4000

5.4

156

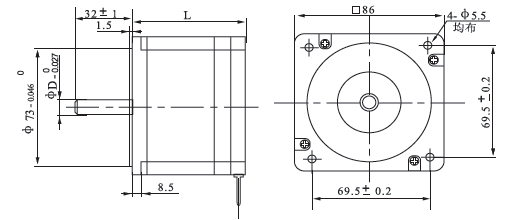

三、  步进电机安装尺寸:

步进电机安装尺寸

    该系列电机轴径有Φ12.7Φ14两种,特殊要求可根据客户要求定作!

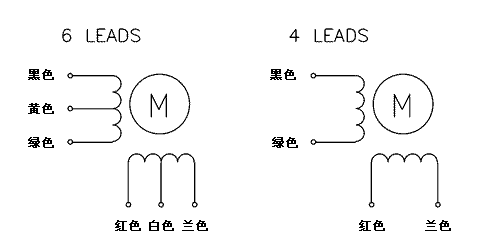

四、  步进电机引出线说明:

步进电机引出线说明

  两相混合式步进电机系列

  参数详细,型号众多,规格齐全。

  运转平稳,噪音小,能适应恶劣的工作环境。

  杭州明创科技有限公司

联系电话:0571-85226995

网址:http://www.cntron.com














【 步进电机知识介绍 】

二相步进电机和五相步进电机的应用场合有何不同?



   两相和五相的混合式步进电机的应用场合有何不同?

   一般来说,两相步进电机步距角大,高速特性好,但是存在步进电机低速振动区。而五相步进电机步距角小,低速运行平稳。

   所以,在对步进电机的运转精度要求较高 ,且主要在中低速段(一般低于600转/分) 的场合应选用五相步进电机

   反之,若追求步进电机的高速性能,对精度及平稳性无太多要求的场合应选用成本较低的两相步进电机

   另外,五相步进电机的力矩通常在2NM以上,对小力矩的应用,一般采用两相步进电机,而低速平稳性的问题可以通过采用细分步进电机驱动器的方式解决。
