两相细分混合式步进电机驱动器说明书



2HB024M两相细分混合式步进电机驱动器

一、   步进电机驱动器简介

    2HB024M是一款以PWM双极性恒流斩波式步进电机驱动器,驱动电压范围DC12-36V均可,适合外径为28354257系列、驱动电流在2A以下的所有两相混合式步进电机,步进电机驱动器面板上的8位蓝色拨动开关可以轻松的实现对不同步进电机电流及不同细分步数的精确设定(特殊的电流和细分设置,可按用户要求定制),输入信号都经过光电隔离,具有很强的抗干扰能力,能适应恶劣环境工作。

二、步进电机驱动器引脚接线说明

引脚标号

功能说明

备注

CP+

脉冲信号正输入端

共阳、共阴、差动三种信号输入方式均可,脉冲、方向、脱机信号均为5V信号输入,非5V信号请在外部加相应限流电阻(具体接法参考下文接线示意图)

CP-

脉冲信号负输入端

DIR+

方向信号正输入端

DIR-

方向信号负输入端

FREE+

脱机信号正输入端

FREE-

脱机信号负输入端







POW

电源指示灯

电源正常时红色指示灯常亮

TIM

信号指示灯

脉冲信号输入正常时绿色指示灯闪亮





步进电机驱动器





A

接电机A相头

/A

接电机A相尾

B

接电机B相头

/B

接电机B相尾





+24V

额定DC24V,2A输入

电压范围:DC1236V,3A

0V

三:步进电机驱动器的单/双脉冲、相电流、细分数设定:

警告:拨动开关拨到“ON”位置时为“1”; 特殊要求可根据用户定制。

步进电机驱动器的单/双脉冲模式设定:

开关状态(DIP1

设置说明

1

CP+/CP-为正转脉冲信号,DIR+/DIR-为反转脉冲信号

0

CP+/CP-为脉冲信号,DIR+/DIR-为方向信号(电平控制)



步进电机驱动器相电流设定:

开关状态(DIP2 3 4

输出电流(峰值,单位:A

000

0.6

001

0.8

010

1.0

011

1.2

100

1.4

101

1.6

110

1.8

111

2.0



步进电机驱动器细分拍数设定:

步进电机驱动器细分设定后步进电机每运行一圈所需的脉冲数等于电机本身的齿数乘以细分拍数。

(注:一般电机均为50个齿)

例如:步进电机本身齿数为50,细分数设定为8,则此时步进电机运行一圈的脉冲数为:50*8=400个,步距角为:360°/400=0.9°

例如:步进电机本身齿数为50,细分数设定为20,则此时步进电机运行一圈的脉冲数为:50*20=1000个,步距角为:360°/1000=0.36°

开关状态(DIP5 6 7 8

细分拍数(拍/齿)

脉冲数/

0000

4

200

0001

8

400

0010

10

500

0011

16

800

0100

20

1000

0101

25

1250

0110

32

1600

0111

40

2000

1000

50

2500

1001

64

3200

1010

80

4000

1011

100

5000

1100

128

6400

1101

160

8000

1110

200

10000

1111

256

12800





四、步进电机驱动器接线示意图:

控制器信号幅值

建议外接限流电阻R

5V

不加

12V

1KΩ

24V

2KΩ

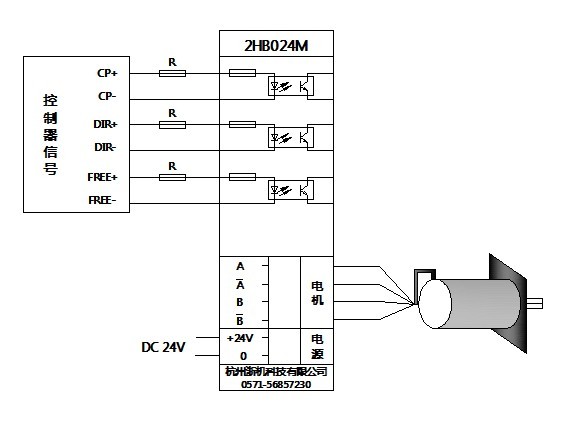

步进电机驱动器接线示意图



  杭州明创科技有限公司步进电机驱动器

  电话:0571-85226995

  传真:0571-56857230

  网址:http://www.cntron.com

  邮箱:motorzj@163.com



产品实景



两相步进电机驱动器

图片说明:两相细分混合式步进电机驱动器

(实景拍摄)



两相步进电机驱动器

图片说明:两相细分混合式步进电机驱动器

(实景拍摄)



两相步进电机驱动器

图片说明:两相细分混合式步进电机驱动器

(实景拍摄)







杭州明创科技有限公司

网址:http://www.cntron.com

电话:0571-85226995










【 步进电机驱动器知识介绍 】

步进电机为什么要配步进电机驱动器才能工作



   步进电机为什么要配步进电机驱动器才能工作?

   步进电机作为一种控制精密位移及大范围调速专用的电机, 步进电机的旋转是以自身固有的步进电机步距角(转子与定子的机械结构所决定)一步一步运行的, 其特点是步进电机每旋转一步,步进电机步距角始终不变,能够保持精密准确的位置。

   所以无论旋转多少次,始终没有积累误差。由于控制方法简单,成本低廉,广泛应用于各种开环控制。

   步进电机的运行需要有脉冲分配的功率型电子装置进行驱动, 这就是步进电机驱动器

   步进电机驱动器接收步进电控制系统发出的脉冲信号,按照步进电机的结构特点,顺序分配脉冲,实现控制步进电机角位移、步进电机旋转速度、步进电机旋转方向、步进电机制动加载状态、步进电机自由状态。步进电控制系统每发一个脉冲信号, 通过步进电机驱动器就能够驱动步进电机旋转一个步距角。

   步进电机的转速与脉冲信号的频率成正比。

   步进电机角位移量与脉冲个数相关。步进电机停止旋转时,能够产生两种状态:制动加载能够产生最大或部分保持转矩(通常称为刹车保持,无需电磁制动或机械制动)及转子处于自由状态(能够被外部推力带动轻松旋转)。

   步进电机驱动器,必须与步进电机的型号相匹配。否则,将会损坏步进电机步进电机驱动器
