三相细分混合式步进电机驱动器说明书



3HB0822M三相细分混合式步进电机驱动器

一、 步进电机驱动器简介

    3HB0822M是一款以精确正弦波电流输出控制步进电机的驱动器,驱动电压范围110V-220V均可,适合外径为110130150系列、驱动电流在10A以下的所有三相混合式步进电机,具有停电相位记忆功能,步进电机驱动器面板上的8位拨动开关可以轻松的实现对不同步进电机电流及不同细分步数的精确控制(特殊的电流和细分设置,可按用户要求定制),输入信号都经过光电隔离,具有很强的抗干扰能力,能适应恶劣环境工作。除此之外,该款步进电机驱动器驱动的步进电机能在很宽的频率范围内保持步进电机最大输出转矩不变,运行平稳,噪音极低,非常适合大扭矩且高速工作的场合

二、步进电机驱动器引脚接线说明

引脚标号

功能说明

备注

CP+

脉冲信号正输入端

共阳、共阴、差动三种信号输入方式均可,脉冲、方向、脱机信号均为5V信号输入,非5V信号请在外部加相应限流电阻(具体接法参考下文接线示意图)

CP-

脉冲信号负输入端

DIR+

方向信号正输入端

DIR-

方向信号负输入端

FREE+

脱机信号正输入端

FREE-

脱机信号负输入端





POW

电源指示灯

电源正常时红色指示灯常亮

TIM

信号指示灯

脉冲信号输入正常时绿色指示灯闪亮

ERR

故障指示灯

步进电机驱动器出现故障及掉电时红灯亮



步进电机驱动器

A

接电机U





B

接电机V





C

接电机W





PE

接地

安全保护,强烈建议可靠接地

AC220V

额定AC220V输入

电压范围:AC110V220V,10A



三:步进电机驱动器的单/双脉冲、相电流、细分数设定:

警告:拨动开关拨到“ON”位置时为“1”; 特殊要求可根据用户定制。

步进电机驱动器的单/双脉冲模式设定:

开关状态(DIP8

设置说明

1

CP+/CP-为正转脉冲信号,DIR+/DIR-为反转脉冲信号

0

CP+/CP-为脉冲信号,DIR+/DIR-为方向信号(电平控制)

步进电机驱动器相电流设定:

开关状态(DIP7 6 5

输出电流(峰值,单位:A

000

4.5

001

5.0

010

5.5

011

6.0

100

6.5

101

7.0

110

7.5

111

8.0

步进电机驱动器细分拍数设定:

步进电机驱动器细分设定后步进电机每运行一圈所需的脉冲数等于电机本身的齿数乘以细分拍数。(注:一般电机均为50个齿)

例如:步进电机本身齿数为50,细分数设定为12,则此时步进电机运行一圈的脉冲数为:50*12=600个,步距角为:360°/600=0.6°

例如:步进电机本身齿数为50,细分数设定为40,则此时步进电机运行一圈的脉冲数为:50*40=2000个,步距角为:360°/2000=0.18°

开关状态(DIP4 3 2 1

细分拍数(拍/齿)

脉冲数/

0000

6

300

0001

10

500

0010

12

600

0011

20

1000

0100

24

1200

0101

36

1800

0110

40

2000

0111

48

2400

1000

50

2500

1001

60

3000

1010

72

3600

1011

100

5000

1100

120

6000

1101

144

7200

1110

200

10000

1111

240

12000

四、步进电机驱动器硬件连接

控制器信号幅值

建议外接限流电阻R

5V

不加

12V

1KΩ

24V

2KΩ

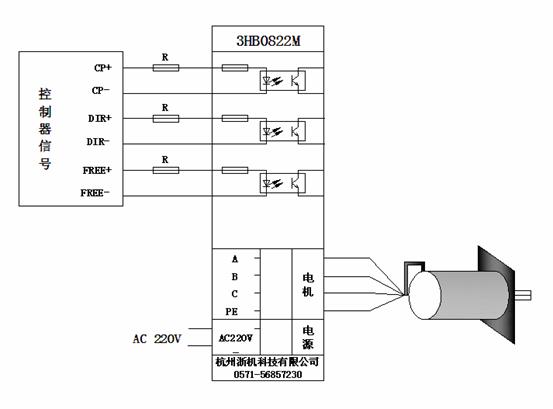

步进电机驱动器接线示意图



  杭州明创科技有限公司步进电机驱动器

  电话:0571-85226995

  传真:0571-56857230

  网址:http://www.cntron.com

  邮箱:motorzj@163.com



产品实景

三相步进电机驱动器

图片说明:三相细分混合式步进电机驱动器

(实景拍摄)



三相步进电机驱动器

图片说明:三相细分混合式步进电机驱动器

(实景拍摄)





杭州明创科技有限公司

网址:http://www.cntron.com

电话:0571-85226995










【 步进电机驱动器知识介绍 】

步进电机驱动器细分和不细分的区别



   步进电机驱动器细分和不细分的区别: 细分驱动精度高。

   细分是步进电机驱动器将上级装置发出的每个脉冲按步进电机驱动器设定的细分系数分成系数个脉冲输出。

   比喻步进电机每转一圈为200个脉冲,如果步进电机驱动器细分为32,那么步进电机驱动器需要输出6400个脉冲步进电机才转一圈。

   通常步进电机细分有2,4,8,16,32,62,128,256,512....

   在国外,对于步进电机系统,主要采用二相混合式步进电机及相应的细分步进电机驱动器。但在国内,广大用户对“细分”还不是特别了解,有的只是认为,细分是为了提高步进电机精度,其实不然,细分主要是改善步进电机的运行性能,现说明如下:

   步进电机的细分控制是由步进电机驱动器精确控制步进电机的相电流来实现的,以二相步进电机为例,假如步进电机的额定相电流为3A,如果使用常规步进电机驱动器(如常用的恒流斩波方式)驱动该步进电机步进电机每运行一步,其绕组内的 电流将从0突变为3A或从3A突变到0,步进电机相电流的巨大变化,必然会引起步进电机运行的振动和噪音。如果使用细分步进电机驱动器,在10细分的状态下驱动该步进电机步进电机每运行一微步,其绕组内的电流变化只有0.3A而不是3A,且电流是以正弦曲线规律变化,这样就大大的改善了步进电机的振动和噪音,因此,在性能上的优点才是细分的真正优点。

   由于细分步进电机驱动器要精确控制步进电机的相电流,所以对步进电机驱动器要有相当高的技术要求和工艺要求,成本亦会较高。

   注意,国内有一些步进电机驱动器采用“平滑”来取代细分,有的亦称为细分,但这不是真正的细分,望广大用户一定要分清两者的本质不同:

   1.“平滑”并不精确控制步进电机的相电流,只是把电流的变化率变缓一些,所以“平滑”并不产生微步,而细分的微步是可以用来精确定位的。

   2.步进电机的相电流被平滑后,会引起步进电机力矩的下降,而步进电机驱动器细分控制不但不会引起步进电机力矩的下降,相反,步进电机力矩会有所增加。
